家具主柜體的三合一連接件的安裝規范和標準

發布時間：2018-09-18點擊量：5

三合一連接件是家具五金的重要組成部分，是日常生活中經常接觸的五金配件。今日，小拓專程為您介紹三合一連接件的安裝規范和標準。

安裝步驟（柜體主要是三合一偏心體、木榫進行連接）。
①先將預埋螺母用膠錘分別輕敲側板、頂板、底板的預埋螺母孔內，預埋螺母要平齊板件板面，如有高出板件板面的預埋螺母，要用刨刀修平，一般情況下，預埋螺母凹進板件板面0.5mm為宜。

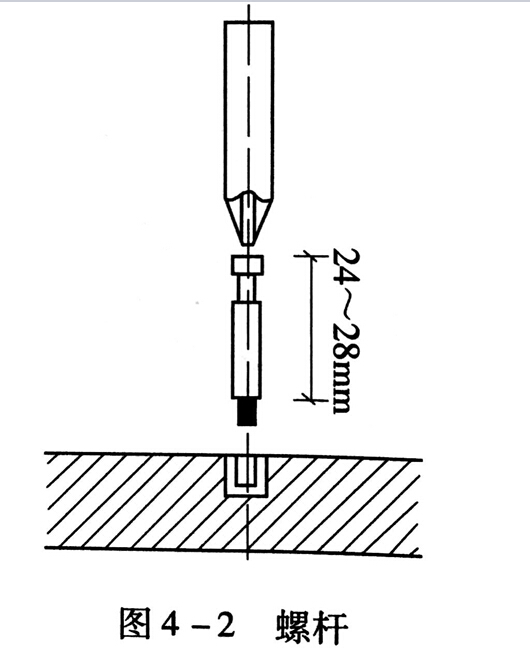

②將連接螺桿用電鉆或螺絲刀擰入側板預埋螺母孔孔內，連接螺桿要與板面表面成90°，連接三合一連接件的螺桿與側板預埋螺母連接要擰到位，如果連接桿與側板連接不到位，板件與板件連接時導致三合一連接件的偏心輪與連接螺桿鎖不緊，產生柜體松動，會影響柜體的強度。一般情況下，連接桿露出板件的長度為24~28mm。如圖4-2所示。

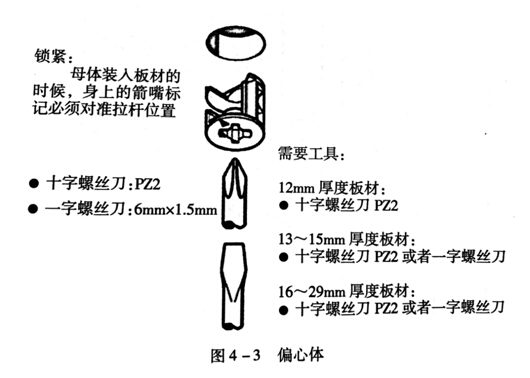

③踢腳板與底板連接，將踢腳板的連接螺桿插入底板的連接螺桿的連接孔中，依次將腳線的偏心輪孔插入偏心輪，偏心輪“△”對準連接螺桿孔，用螺絲刀逆時針防線旋轉偏心輪180°鎖緊偏心輪。如圖4-3所示。

④將定位木榫乳茶頂板、底板、固定層板木榫孔孔內，定位木榫露出板件截面的尺寸8~10mm為宜，不允許超過10mm，木榫露出過長容易使板件板面鼓起和損壞板件板面。

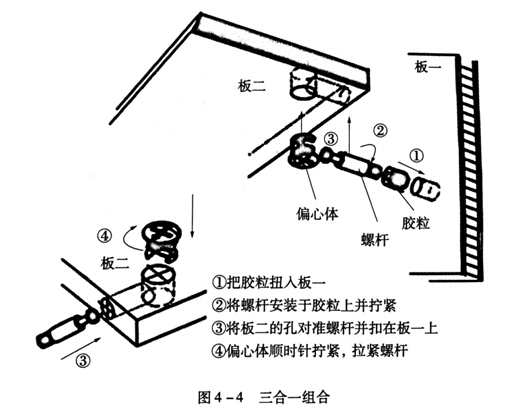

⑤將頂板、底板、固定層板分別與側板連接，并用偏心輪鎖緊，三合一連接件的偏心輪的安裝方法為：將偏心輪一次裝入頂板、底板、固定層板偏心輪孔內，偏心輪的偏心“△”對準連接螺桿的孔位，然后將頂板、底板、固定層板的一端插入側板上的連接件，將偏心輪用螺絲刀逆時針方向旋轉180°鎖緊。如圖4-4所示。

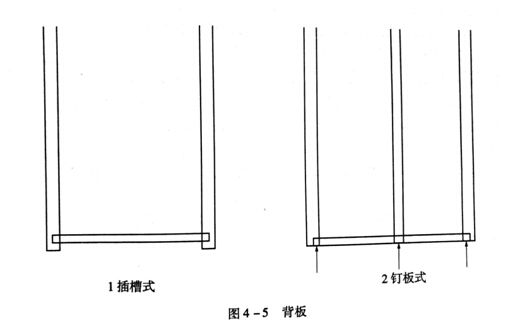

⑥將各部位鎖緊后，檢查缺口位、背板兩面有無刮花，將好的一面向正視面，然后固定背板（注:兩種背板安裝方式，1為插槽式，2為釘板式，當背板為18cm時用三合一連接件連接）。如圖4-5所示。

⑦連接另外一塊側板，按照上述的方法將頂板、底板、固定層板依次連接，將三合一連接件的偏心輪用螺絲刀逆時針選擇180°鎖緊偏心輪。

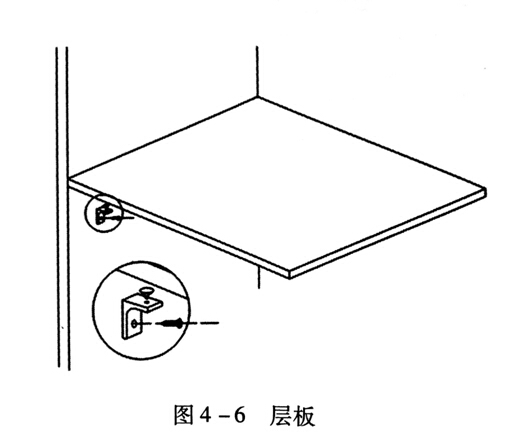

⑧當?shù)谝粋€單元柜完成后，裝入活動層板與兩側板進行連接，活動層板托的安裝方法：先確定好活動層板的位置，畫線做好標記，依次用自攻螺絲鎖緊金屬件。安裝時應注意，金屬件裝好后要保持平行，避免金屬件與金屬件的平面部平整。然后用膠吸盤放入金屬件的吸盤孔內，最后放入活動層板，如圖4-6所示。
